远距离光传输KVM解决方案

甘肃某电厂现光伏电场一共有14台电脑显示器，景泰光伏电场和景泰风电厂距离有20公里远，光伏电场和风电场各配一台光电交换机支持40公里传输，其中有6台电脑主机需要通过光纤传输在景泰风电场进行监控管理。主机分别为：ACC/AGG主机，监控主机，本地监控，稳控系统，光功率系统，视频监控系统。光功率系统和视频监控系统需要单独管理，不需要切换。为了能在光伏电场通过远程KVM管理监控风电场6台电脑，（加备用一个）通过坐席IP分布管理系统可以远程配置显示器键盘鼠标就可以矩阵管理监控光伏电场的主机系统，实现矩阵坐席管理切换。无人管理，节省人力，方便后期扩容。

主要包括以下设备：

7个KVM矩阵块发射端，4个KVM矩阵接收端模块，和一套集中管理控制系统，6套光电网络交换机，光伏电场和风电场各三套。

技术方案说明

本系统主要由三个部分组成：光伏电场有6个系统分别为监控系统、光功率预测系统、稳控系统、AGC/AVC系统、视频系统主机信号发送端，通过千兆以上网口交换机用光纤网络连接景泰风电场KVM系统信号接收端。景泰光伏电场KVM信号发送端用来连接电站各系统服务器设备的音视频及键鼠信号接口，景泰风电KVM接收端用来连接远端光伏电场各系统的显示器和键鼠等输出终端设备；发射端通过双绞线或光纤线缆将获取到的服务器主机信号安全可靠地传输至连接在矩阵主机上的远端操作席位KVM信号接收端设备；矩阵主机提供多种综合信号快速实时的分配及切换处理，同时提供多终端和多用户复杂环境下的权限管理等功能，传输文件设备。同时风电场监控能实现鼠标的滑屏、推送。集中管理可实现可视化菜单管理，能方便准确切换要连接的主机信号。

（1）AGC/AVC，监控主系统，监控备用系统，稳控系统将信号发给分布式坐席KVM发射端，KVM发射端将信号传给交换机，交换机通过光模块将信号通过单模光纤传输到景泰风电场交换机，KVM接收端接收到交换机传来的信号，按照分布式KVM管理系统的配置策略，将相应的控制信号及画面传送给相应的控制终端或显示器。

（2）光功率系统将信号发给分布式KVM发射端，KVM发射端将信号传给交换机，交换机通过光模块将信号通过单模光纤传授到景泰风电场交换机，KVM接收端接收到交换机传来的信号，按照分布式管理KVM管理系统的配置策略，将相应的控制信号及画面传输到指定的显示器。

（3）视频监控系统将信号发给分布式KVM发送端，KVM发送端将信号传给交换机，交换机通过光模块将信号通过单模光纤传授到景泰风电场交换机，KVM接收端接收到交换机传来的信号，按照分布式管理KVM管理系统的配置策略，将相应的控制信号及画面传输到指定的显示器。

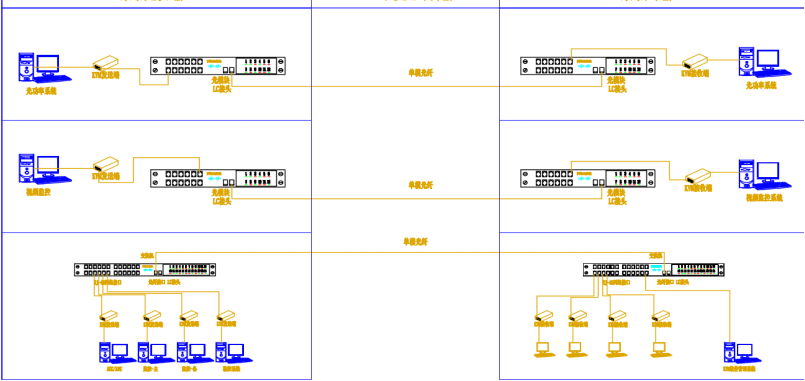

2.方案连接示意图

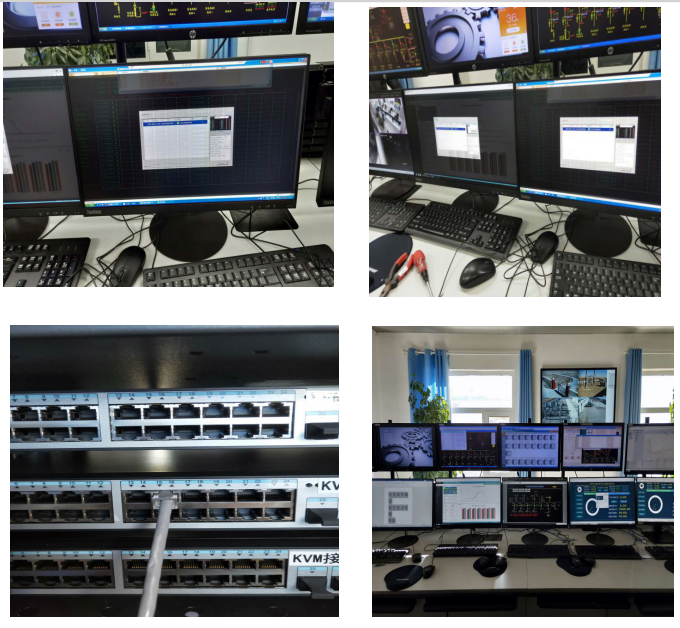

3.现场应用图片
